Untuk mendeteksi kerusakan yang paling gampang pada ps2, Coba anda
telusuri dahulu fuse-fuse yang ada yang diduga berkaitan dengan
permasalahannya, Jadi dengan mengetahui tata letak fuse yang ada, Anda
akan lebih akurat mencari solusi permasalahannya. karena sebagan besar kerusakan yang pernah saya tangani terletak pada putusnya fuse-fuse pada mainboard PS2.
Diantaranya diagram
seperti dibawah ini.
Mainboard PS2 Seri GH-006
Mainboard PS2 Seri GH-012
Mainboard PS2 Seri GH-019
Mainboard PS2 Seri GH-032
Mainboard PS2 Seri GH-022

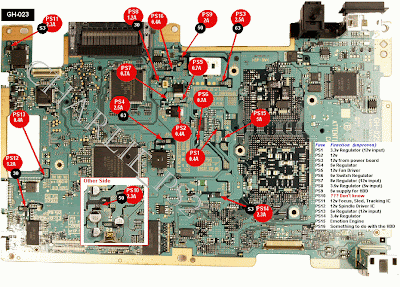

Mainboard PS2 Seri GH-023
Berikut saya berikan Gambar-gambar diagram fuse PS2 berbagai seri, walaupun itu gambar bukan milik saya. saya sudah menjamin kehalallannya dari blog ini, Save aja gambarnya jika agan-agan sekalian membutuhkan
sekian...
